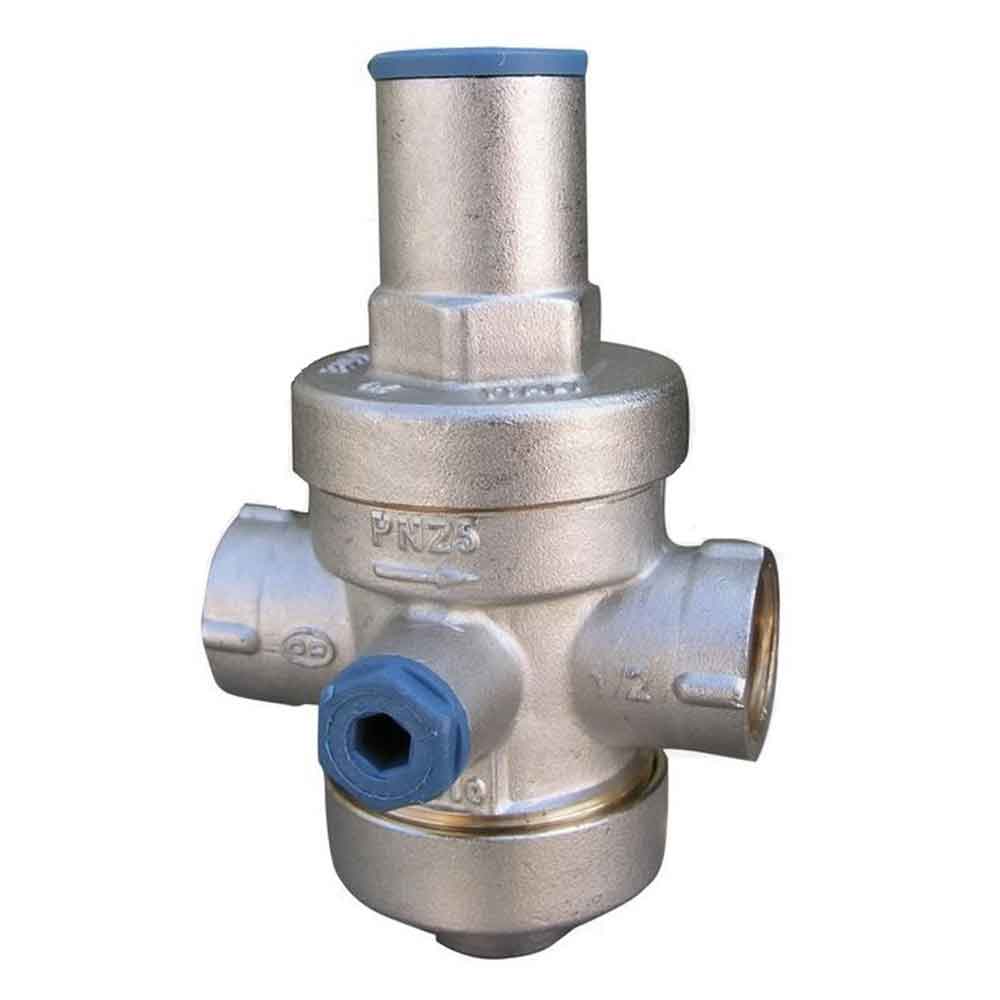

Riduttore di pressione a pistone PN25 in ottone nichelato con sede in acciaio inox.
Attacchi da 1/2" femmina - femmina.
CARATTERISTICHE IDRAULICHE
Il riduttore di pressione a PISTONE PN 25 è una valvola automatica che riduce e stabilizza la pressione di un fluido all’ interno di una condotta di distribuzione in base al valore preimpostato.
L’impiego di tale dispositivo idraulico si rende necessario se la pressione massima possibile in qualunque punto del sistema di approvvigionamento di acqua può raggiungere o eccedere la relativa pressione massima ammissibile di esercizio o se sono collegati dispositivi che possono essere azionati esclusivamente ad una pressione minore.
Il riduttore a pistone è idoneo ad essere utilizzato in sistemi di approvvigionamento idrico sia all’ esterno che all’interno di edifici, nei quali la pressione dell’acqua nella rete principale può raggiungere valori non superiori ai 25 bar.
La struttura del pistone interno in materiale termoplastico caricato garantisce rigidità, resistenza ed elevata precisione di regolazione, grazie alla sede compensata.
Gli O-ring di tenuta in elastomero tecnico EPDM perox anti stickslip ed a basso coefficiente di attrito statico, garantiscono resistenza all’usura e limitati interventi di manutenzione.
La finitura interna del corpo e le dimensioni maggiorate dei passaggi, permettono di ottenere elevate portate anche a fronte di piccoli prelievi d’acqua.
Il riduttore a pistone trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, impianti di irrigazione, di distribuzione aria compressa (no oli nebulizzati), su tubi per servizi antincendio (n.b. da tenere in considerazione le specifiche locali antincendio) e in impianti sanitari per l’approvvigionamento di acqua negli edifici (sec. EN 806-2 e EN 805).
Per il trasporto di fluidi alimentari e acqua potabile, soddisfano le specifiche prescrizioni del Ministero della Sanità.
CARATTERISTICHE TECNICHE
Pressioni: massima ammissibile di esercizio (PN) 25 bar
Campo di regolazione (Ps) da 1,5 a 5,5 bar
Valore Ps impostato durante il collaudo 3 bar
variazione % del valore Ps impostato, al variare della pressione in entrata: ± 10 %
Temperature: massima ammissibile di esercizio (TS) 0°C (escluso gelo) 80 °C
Fluidi compatibili: acqua
Soluzioni glicolate glicole 50% aria compressa
Filettature: connessione alla tubazione Filettatura sec. ISO 228/1
Attacchi manometro EN 10226-Rp1/4” (ex ISO7/1)
PROVE E COLLAUDI
Prove e collaudi sec. EN 1567 - Conforme prescrizioni Foglio Lavoro Tedesco DVGW W 570-1
Verifica dello scostamento dalla taratura di pre-regolazione (Ps) sec. EN 1567 § 8.3.2
Verifica del campo di taratura sec. EN 1567 § 8.3.1
Portata e pressione di uscita sec EN 1567 § 8.3.4 - (conf. raccomandazioni DVGW W 570-1 §6.1.3)
Gruppo acustico II - Lap [dB (A)] < 30
COSTRUZIONE
Corpi in ottone misure da 1/2” EN12165-CW617N
Vitoni in ottone EN12165-CW617N
Pistone POLIAMMIDE PA66-GF30 (Nylon 66) rinforzato con fibre di vetro
Altri componenti stampati in ottone EN12165-CW617N
Altri componenti torniti in ottone EN 12164 – CW614N
Anelli o-ring tenute statiche e guarnizione sede in GOMMA NBR
Anelli o-ring tenute dinamiche in GOMMA EPDM “perox”
Molla di taratura in ACCIAIO EN 10270-1 SM ZINCATA
Nichelatura RIVESTIMENTO ELETTROLITICO EN 12540 Cu/Ni5s
Sede riportata in ACCIAIO INOX EN 10088-1.4305 (AISI 303).
